Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: SFT
Αριθμό μοντέλου: DC4445A-N
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμα
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Καρτόνι, παλέτα
Χρόνος παράδοσης: 20-45DAYS
Όροι πληρωμής: Χρηματοοικονομική βοήθεια
Δυνατότητα προσφοράς: 50000 τεμάχια/μήνα
Εφαρμόσιμες βιομηχανίες: |
Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες |
Αξιολόγηση ακρίβειας: |
Π0 |
Τύπος: |
Sprag Clutch |
Υλικό: |
Επικεφαλής |
Βάρος: |
0,095 |
Στροφή στροφής ((nm): |
363 |
Μέγιστη ταχύτητα υπερβολής εσωτερικού αγώνα (r/min): |
4300 |
Διάμετρος: |
16 |
Εφαρμόσιμες βιομηχανίες: |
Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες |
Αξιολόγηση ακρίβειας: |
Π0 |
Τύπος: |
Sprag Clutch |
Υλικό: |
Επικεφαλής |
Βάρος: |
0,095 |
Στροφή στροφής ((nm): |
363 |
Μέγιστη ταχύτητα υπερβολής εσωτερικού αγώνα (r/min): |
4300 |
Διάμετρος: |
16 |

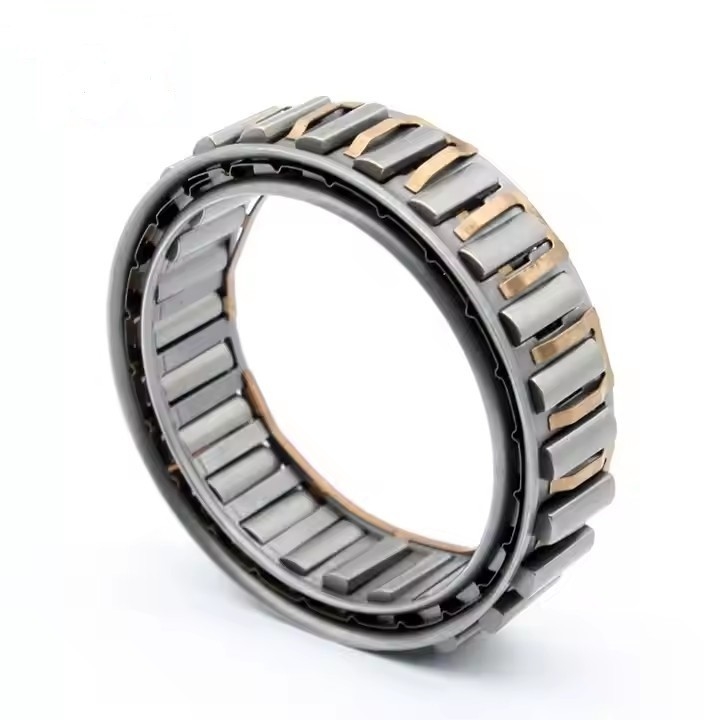

Συνεχής ρεύμα σπράγκ ελεύθερο τροχό μονόδρομος λαμπτήρα συμπλέγματος
Πληροφορίες.
| Άρθρο | Δ.Σ. |
| Υλικό | GCr15 |
| Βαρετή μέρα. | 22.225-123.881 mm |
| - Την επόμενη μέρα. | 380,885-142,880 mm |
| Διάμετρο | 10-25,4 mm |
| Δυνατότητα ροπής | 63-4875 Ν.μ. |
| Ταχύτητες υπέρβασης (imax) | 1500-8600 στροφές/min |
| Ταχύτητες υπέρβασης (max) | 750-4300 στροφές/δευτερόλεπτο |
| Βάρος | 00,03 έως 0,4 kg |
| Πακέτο | Καρτόνι ή ως απαιτήσεις σας |
Σύντομη εισαγωγή
Εναλλακτικά, μπορούν να γίνουν αγώνες σε περίπτωση σκληρής ατσάλινης άξονας ή σκελετών, σύμφωνα με τις παρακάτω προδιαγραφές.Η σκληρότητα της επιφάνειας του τελικού εξαρτήματος πρέπει να είναι HRC 60 έως 62, για βάθος τουλάχιστον 0,6 mm.
Η σκληρότητα του πυρήνα πρέπει να είναι HRC35 έως 45. Η τραχύτητα της επιφάνειας δεν πρέπει να υπερβαίνει το 22CLA.διαδρομές: 0,007 mm για πλάτος 25 mm.
Μέγεθος και δυναμικότητα
| Μέγεθος | Ταχύτητες υπέρβασης | Χώρος σπράγκ |
- Όχι, όχι. Κλιπς
|
- Όχι, όχι, όχι. από σπασμένα |
Βάρος | |||||||
| TKN1) | nimax2) | namax3) | Øa+0.008 -Ούτε ένα.005 |
Øc ± 0.013 | εμιν | Ødmin | Øbmax | |||||
| [Nm] | [min-1] | [min -1] | [μμ] | [μμ] | [μμ] | [μμ] | [μμ] | [μμ] | [kg] | |||
| DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | Επικεφαλής | 12 | 0.03 |
| DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | Επικεφαλής | 14 | 0.055 |
| DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | Επικεφαλής | 14 | 0.06 |
| DC3175 ((3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | Επικεφαλής | 18 | 0.085 |
| DC4127 ((3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | Επικεφαλής | 20 | 0.095 |
| DC4972 ((4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | Επικεφαλής | 24 | 0.11 |
| DC5476A ((4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B ((4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C ((4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | Επικεφαλής | 26 | 0.11 |
| DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | Επικεφαλής | 26 | 0.175 |
| DC7221 ((5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | Επικεφαλής | 30 | 0.185 |
| DC7221B ((5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C ((5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | Επικεφαλής | 34 | 0.27 |
| DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | Επικεφαλής | 34 | 0.165 |
| DC10323A ((5C) *-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | Επικεφαλής | 50 | 0.4 |
| DC12388C ((11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 |
0.4 |
Το Παράδειγμα που Ανεβαίνει
Εφαρμογές ενός μονόδρομου ρυμουλκούμενου:
Μονόδρομος Συμπλέκτες Σπραγκ Τύπος που χρησιμοποιείται κυρίως ως Backstop συμπλέκτες
Μειωτικά, κιβώτιο ταχυτήτων, κιβώτιο ταχυτήτων
Συμπλέκτης υπερκίνησης: για κινητήρες πολλαπλών μηχανών ή για τον διαχωρισμό της αδράνειας των μαζών μιας μηχανής με κινητήρα από τη μηχανή κίνησης μετά την απενεργοποίησή της.
Συμπλέκτης δείκτη: ο οποίος περιστρέφει ένα άξονα βήμα προς βήμα, επιτυγχάνοντας έτσι δείκτη τροφοδοσίας υλικού ή μεταβλητή ταχύτητα.
