Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: SFT
Αριθμό μοντέλου: DC7221B
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: διαπραγματεύσιμος
Τιμή: negotiable
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης: 20-45DAYS
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 50000PCS/MONTH
Υλικό: |
Χάλυβα χρωμικού τύπου |
Χρώμα: |
Μαύρο |
Δείγματα: |
Διαθέσιμο |
Ονομασία προϊόντος: |
Μονόδρομος συμπλέκτης |
Εφαρμογή: |
Μηχανήματα |
Σκληρότητα επιφάνειας: |
HRC60-62 |
Υλικό: |
Χάλυβα χρωμικού τύπου |
Χρώμα: |
Μαύρο |
Δείγματα: |
Διαθέσιμο |
Ονομασία προϊόντος: |
Μονόδρομος συμπλέκτης |
Εφαρμογή: |
Μηχανήματα |
Σκληρότητα επιφάνειας: |
HRC60-62 |

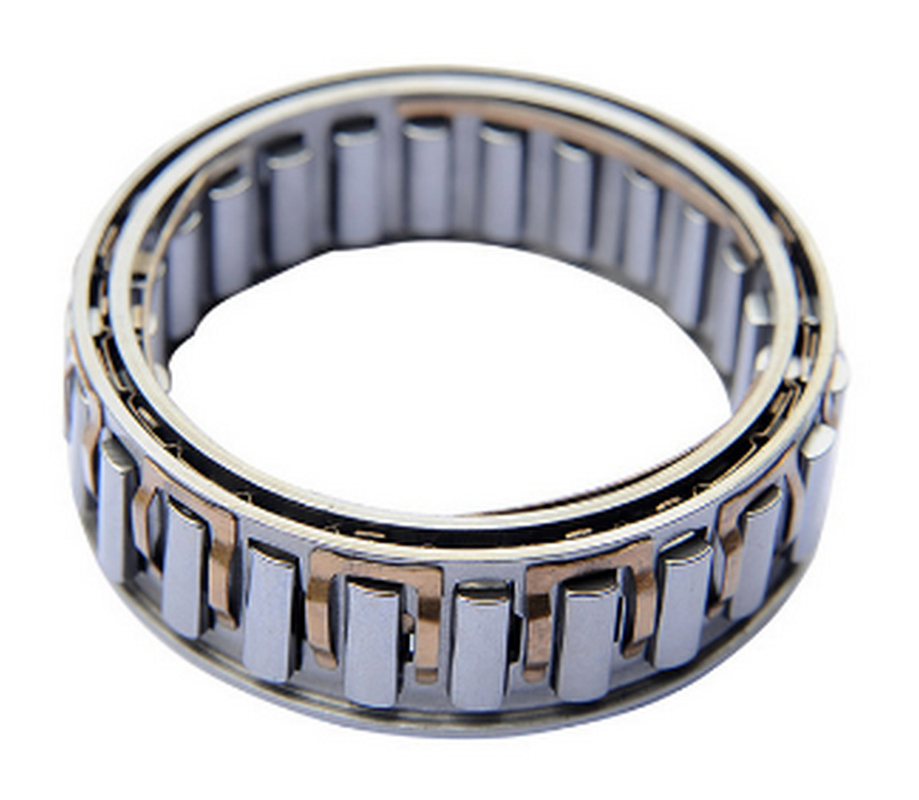

Χάλυβα χρωμίου μονόδρομος λαμπτήρας σπαρδίσματος με κάμερα HRC60 DC7221B
Σύντομη εισαγωγή του μονόδρομου ρυμουλκούμενου συμπλέκτη:
Ο τύπος DC είναι κλουβί ελεύθερων τροχών τύπου sprag χωρίς εσωτερικές ή εξωτερικές ράγες.
για την παροχή τροχών, υποστήριξη για αξιακά και ακτινικά φορτία, λίπανση και σφράγιση.
δέχεται όλους τους τύπους λιπαντικών που χρησιμοποιούνται επί του παρόντος στον εξοπλισμό μετάδοσης ισχύος.
Οι εσωτερικές και οι εξωτερικές διαδρομές πρέπει να έχουν ένα ελάχιστο επίπεδο
πλάτος ε, χωρίς διάλειμμα, ώστε να εξασφαλίζεται η ορθή λειτουργία του ελεύθερου τροχού, όπως φαίνεται στις επόμενες σελίδες.
Εναλλακτικά, μπορούν να πραγματοποιηθούν αγώνες σε περίπτωση σκληρής ατσάλινης άξονας, ή σκελετών, σύμφωνα με τις παρακάτω προδιαγραφές.
Η σκληρότητα της επιφάνειας του τελικού εξαρτήματος πρέπει να είναι HRC 60 έως 62, για βάθος τουλάχιστον 0,6 mm.
Η σκληρότητα του πυρήνα πρέπει να είναι HRC35 έως 45. Η τραχύτητα της επιφάνειας δεν πρέπει να υπερβαίνει το 22CLA.
διαδρομές: 0,007 mm για πλάτος 25 mm.
Διάμετροι και χωρητικότητες του ρουλεμπορίου μονοδιάστατου συμπλέκτη:
| Ονομασία προϊόντος |
Μέγεθος
|
Ταχύτητες υπέρβασης | Χώρος σπράγκ |
- Όχι, όχι. Κλιπς |
- Όχι, όχι, όχι. από σπασμένα |
Βάρος | |||||||
| TKN1) | nimax2) | namax3) | Øa+0.008 -Ούτε ένα.005 |
Øc ± 0.013 | εμιν | Ødmin | Øbmax | ||||||
| [Nm] | [min-1] | [min -1] | [μμ] | [μμ] | [μμ] | [μμ] | [μμ] | [μμ] | [kg] | ||||
| Μονόδρομος συμπλέκτης | DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | Επικεφαλής | 12 | 0.03 |
| Μονόδρομος συμπλέκτης | DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | Επικεφαλής | 14 | 0.055 |
| Μονόδρομος συμπλέκτης | DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | Επικεφαλής | 14 | 0.06 |
| Μονόδρομος συμπλέκτης | DC3175 ((3C) -N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| Μονόδρομος συμπλέκτης | DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | Επικεφαλής | 18 | 0.085 |
| Μονόδρομος συμπλέκτης | DC4127 ((3C) -N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| Μονόδρομος συμπλέκτης | DC4445A-N | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | Επικεφαλής | 20 | 0.095 |
| Μονόδρομος συμπλέκτης | DC4972 ((4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| Μονόδρομος συμπλέκτης | DC5476A-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | Επικεφαλής | 24 | 0.11 |
| Μονόδρομος συμπλέκτης | DC5476A ((4C) -N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| Μονόδρομος συμπλέκτης | DC5476B ((4C) -N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| Μονόδρομος συμπλέκτης | DC5476C ((4C) -N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| Μονόδρομος συμπλέκτης | DC5776A-N | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | Επικεφαλής | 26 | 0.11 |
| Μονόδρομος συμπλέκτης | DC6334B-N | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | Επικεφαλής | 26 | 0.175 |
| Μονόδρομος συμπλέκτης | DC7221 ((5C) -N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| Μονόδρομος συμπλέκτης | DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | Επικεφαλής | 30 | 0.185 |
| Μονόδρομος συμπλέκτης | DC7221B ((5C) -N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| Μονόδρομος συμπλέκτης | DC7969C ((5C) -N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| Μονόδρομος συμπλέκτης | DC8334C-N | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | Επικεφαλής | 34 | 0.27 |
| Μονόδρομος συμπλέκτης | DC8729A-N | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | Επικεφαλής | 34 | 0.165 |
| Μονόδρομος συμπλέκτης | DC10323A ((5C) *-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| Μονόδρομος συμπλέκτης | DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | Επικεφαλής | 50 | 0.4 |
| Μονόδρομος συμπλέκτης | DC12388C ((11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
Εφαρμογές ενός μονόδρομου ρυμουλκούμενου:
Μονόδρομος Συμπλέκτες Σπραγκ Τύπος που χρησιμοποιείται κυρίως ως Backstop συμπλέκτες
Μειωτικά, κιβώτιο ταχυτήτων, κιβώτιο ταχυτήτων
Συμπλέκτης υπερκίνησης: για κινητήρες πολλαπλών μηχανών ή για τον διαχωρισμό της αδράνειας των μαζών μιας μηχανής με κινητήρα από τη μηχανή κίνησης μετά την απενεργοποίησή της.
Συμπλέκτης δείκτη: ο οποίος περιστρέφει ένα άξονα βήμα προς βήμα, επιτυγχάνοντας έτσι δείκτη τροφοδοσίας υλικού ή μεταβλητή ταχύτητα.
