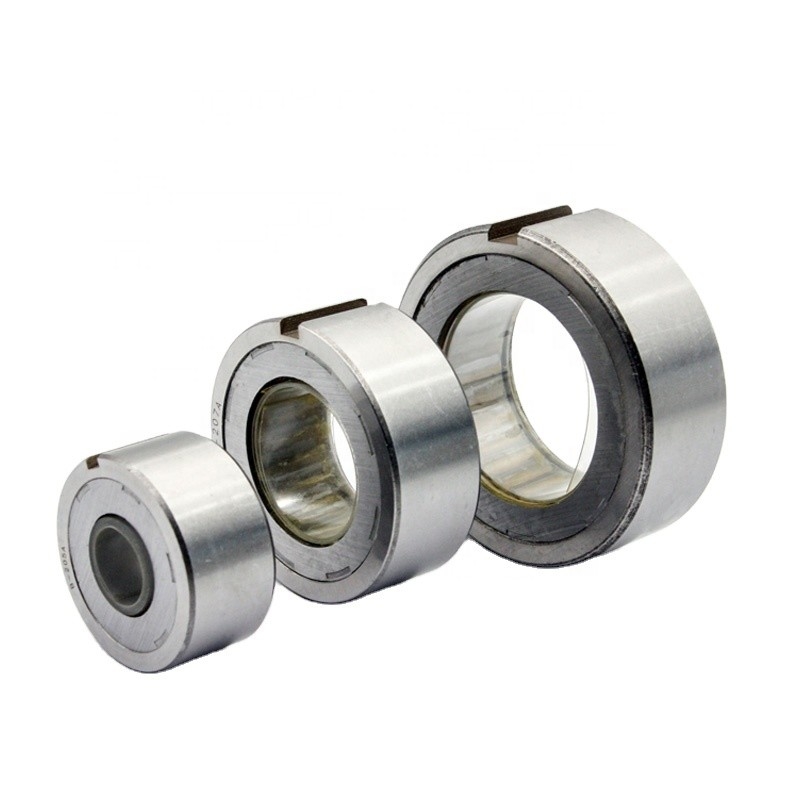

Τα B200 S200 κάνουν ελεύθερο πεντάλ ένας συμπλέκτης Sprag τρόπων που αντέχει B205 για τη μηχανή

Η περιγραφή ενός τρόπου που αντέχει Sprag κάνει ελεύθερο πεντάλ συμπλέκτης που αντέχει B205

Το χαρακτηριστικό γνώρισμα κάνει ελεύθερο πεντάλ ρουλεμάν συμπλεκτών

Ο τύπος S200 B200 κάνει ελεύθερο πεντάλ ρουλεμάν συμπλεκτών είναι ένας μη φέρων υποστηριγμένος sprag τύπος κάνει ελεύθερο πεντάλ. Τα sprags τρέχουν άμεσα στον άξονα που παρέχεται από το χρήστη. Τα ρουλεμάν απαιτούνται για να υποστηρίξουν τα αξονικά και ακτινωτά φορτία. Η λίπανση και η σφράγιση πρέπει επίσης να παρασχεθούν από την εγκατάσταση.
Μια χαρακτηριστική ρύθμιση είναι να εγκατασταθεί αυτός ο τύπος παράλληλα με ένα ρουλεμάν όπως φαίνεται στην ακόλουθη σελίδα. Η κατοικία άντεξε να λάβει την εξωτερική φυλή θα επεξεργαστεί στη μηχανή με μια ανοχή H7. Ένα κλειδί θα διαβιβάσει τη ροπή. Ο άξονας στον οποίο το τρέξιμο sprags πρέπει να έχει μια σκληρότητα επιφάνειας HRc 60 έως 62 για ένα τελειωμένο βάθος του ελάχιστου 0,6 χιλ. Η σκληρότητα πυρήνων πρέπει να είναι HRc 35 έως 45. Η τραχύτητα επιφάνειας δεν πρέπει να υπερβεί 22 CLA. Μέγιστος άξονας μυτερά 0,01 χιλ. ανά μήκος 50 χιλ. Concentricity μεταξύ του άξονα και της κατοικίας
άντεξε πρέπει να διατηρηθεί μέσα σε TIR 0,05 χιλ.
Η προτιμημένη λίπανση είναι πετρέλαιο. Το σχέδιο Stieber επιτρέπει τη χρήση τα περισσότερα από τα κοινά λιπαντικά που χρησιμοποιούνται στη μετάδοση δύναμης συμπεριλαμβανομένων των πετρελαίων εργαλείων με τις πρόσθετες ουσίες EP. Όταν χρειάζεται η λίπανση λιπών είναι επίσης δυνατή.

Οι διαστάσεις και οι ικανότητες κάνουν ελεύθερο πεντάλ ρουλεμάν συμπλεκτών:

Η εγκατάσταση και η χρήση κάνουν ελεύθερο πεντάλ ρουλεμάν συμπλεκτών

1. Ο συμπλέκτης εκκέντρων 200 σειρών είναι άξονας που τοποθετείται, έτσι ο άξονας στον οποίο ο συμπλέκτης τοποθετείται πρέπει να στα χιλ. βάθους περίπτωσης Rc 56-60 και 1,5 μετά από να αλέσει. Το άλεσμα σε 1.5S (16micro-ίντσα) τελειώνει. Η κωνικότητα αυτού του άξονα δεν πρέπει να υπερβεί 0,01 χιλ. ανά 50mm.
2. Για την εγκατάσταση του συμπλέκτη, τοποθετήστε το συμπλέκτη με τα ρουλεμάν και στις δύο πλευρές ή σε μια πλευρά προκειμένου να ληφθεί concentricity μεταξύ του άξονα και της εξωτερικής φυλής συμπλεκτών και για να λάβετε τα ακτινωτά ή φορτία ώθησης που μπορούν να λειτουργήσουν στην εξωτερική φυλή ή τον άξονα. Δείτε το παράδειγμα εγκαταστάσεων.
3. Ο συμπλέκτης πρέπει να τοποθετηθεί στον άξονα με την περιστροφή του στην κατεύθυνση που χαρακτηρίζεται από το βέλος που παρουσιάζεται στο πιάτο συμπλεκτών. Μην εφαρμόστε τον κλονισμό στο συμπλέκτη με τη σφυρηλάτηση.
4. Οι συμπλέκτες έχουν τις ίδιες εξωτερικές διαμέτρους με τα ρουλεμάν που παρουσιάζονται στον πίνακα ανωτέρω. Άντεξε την ανοχή της κατοικίας στην οποία ο συμπλέκτης συγκεντρώνεται πρέπει να είναι μέσα στη σειρά που παρουσιάζεται στον πίνακα κατωτέρω.
5. Για την ευρετηρίαση, η λίπανση πετρελαίου συστήνεται.
6. Concentricity της κατοικίας άντεξε και ο άξονας πρέπει να είναι μέσα σε 0,05 χιλ.
