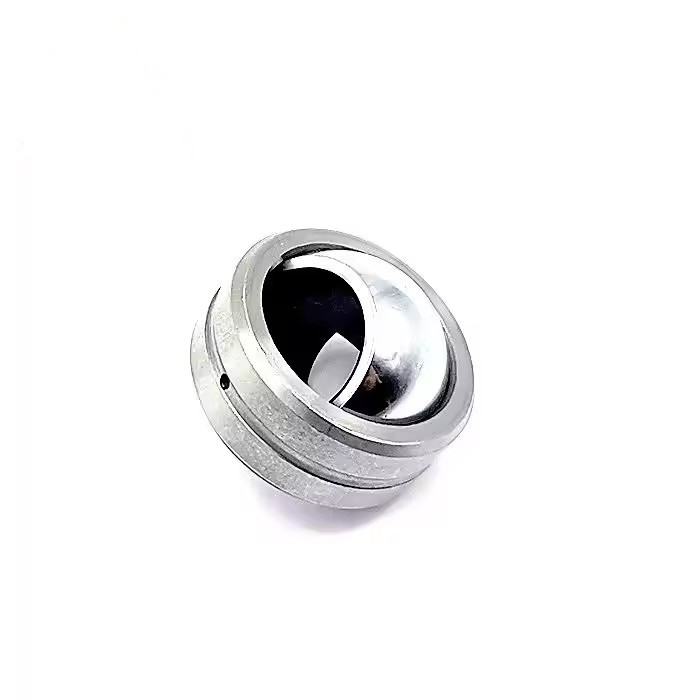

Υψηλής ακρίβειας ανθεκτικό COM5T COM6T COM8T Ραδιακό σφαιρικό επίπεδο ρουλεμάν

Σφαιρικά επίπεδα ρουλεμάν ρουλεμάν υψηλής αντοχής COM8T

• Τύποι σφαιρικών επίπεδων ρυμουλκούμενων

1.Σφαιρικά επίπεδα ρυμουλκούμενα που απαιτούν συντήρηση (ατσάλι-στο-ατσάλι): Έχουν σκληρυμένη επιφάνεια άσκησης σε κάθε δαχτυλίδι.Διαθέτει χαρακτηριστικά αντοχής στην φθορά και στην φθοράΤα ρυμουλκούμενα με αυτόν τον συνδυασμό οδοντωτών επιφανειών επαφής απαιτούν τακτική επανέλιξη.Η υψηλή αντοχή των συρόμενων επιφανειών επαφής καθιστά αυτά τα ρουλεμάντια ιδιαίτερα κατάλληλα για ρουλεμάντια όπου βαριά φορτία εναλλασσόμενης κατεύθυνσης, τα φορτία κρούσης ή τα βαριά στατικά φορτία πρέπει να προσαρμόζονται.

2. Απαλλαγμένα από συντήρηση σφαιρικά επίπεδα ρυμουλκούμενα: Διατίθενται σε τρεις ομάδες: σύνθετο υλικό χάλυβα-PTFE, ύφασμα χάλυβα-PTFE και κράμα χάλυβα- χαλκού.Η δυναμική ικανότητα υποστήριξης φορτίου των σφαιρικών επίπεδων ρουλεμάν από χάλυβα σε υλικό PTFE είναι υψηλότερη από εκείνη του σύνθετου υλικού από χάλυβα σε υλικό PTFEΧρησιμοποιούνται για εφαρμογές όπου απαιτείται μακρά διάρκεια ζωής των ρουλεμάν χωρίς συντήρηση ή όπου οι συνθήκες λειτουργίας,Η χρήση ελαστικών από χάλυβα σε χάλυβα είναι ανεπιθύμητη λόγω ανεπαρκούς λίπανσης ή έλλειψης λίπανσης..

• Ζωή υπηρεσίας

The service life of a GEGZ series plain shaft bearing operated under mixed or dry friction conditions is determined by the increase in bearing clearance or bearing friction caused by progressive wear of the sliding surfacesΑνάλογα με την εφαρμογή, η επιτρεπόμενη φθορά ή η επιτρεπόμενη αύξηση της τριβής θα είναι διαφορετική.Αυτό σημαίνει ότι υπό τις ίδιες συνθήκες λειτουργίας η διάρκεια ζωής που μπορεί να επιτευχθεί στην πράξη θα είναι διαφορετική..

Η διάρκεια ζωής ενός ρυμουλκούμενου με απλό άξονα σειράς GEGZ είναι ο αριθμός των ταλαντωτικών κινήσεων,ή τον αριθμό ωρών λειτουργίας που θα διαρκέσει το ρουλεμάν πριν από την επίτευξη καθορισμένης αύξησης του καθαρού χώρου του ρουλεμάν ή καθορισμένης αύξησης της τριβής.

Η πραγματική διάρκεια ζωής είναι η διάρκεια ζωής που θα επιτευχθεί από ένα συγκεκριμένο σφαιρικό επίπεδο ρουλεμάν υπό πραγματικές συνθήκες λειτουργίας.αλλά και από πολλούς άλλους παράγοντεςΟρισμένοι από αυτούς τους παράγοντες είναι αδύνατον να προσδιοριστούν ή μπορούν να προσδιοριστούν μόνο με δυσκολία.

									ΥΛΟΔΟΣ
									ΠΟΛΟ	ΡΑΣΙΑ
									Χάλυβα χρωμίου	Χάλυβα χρωμίου
									1.Εξωτερικός δακτύλιος πιεσμένος γύρω από τον εσωτερικό δακτύλιο
									2.Εξωτερική σφαίρα επενδυμένη με σύνθετο υλικό PTFE	3.Σφαιρική επιφάνεια εσωτερικού δαχτυλιδιού επικάλυψης με χρώμιο
ΑΡΘΡΟ ΚΑΤΑΡΟΝΙΣΜΟΥ.	d	d1	Β	Γ	D	DK	Μ	Α	Αξιολογήσεις φορτίου	Βάρος
COM3T	4.826	7.44	7.14	5.54	14.29	10.31	0.381	11	21.68	0.006
COM (94) 54 τελικό	6.350	9.25	8.71	6.35	16.67	12.70	0.560	13.5	33.02	0.010
COM (95) 5 τελικό	7.938	10.64	9.53	7.14	19.05	14.27	0.810	12	43.20	0.014
COM (96) 6 τελικό	9.525	13.11	10.31	7.92	20.64	16.66	0.810	10	56.04	0.017
COM (98) 5 τελικό	11.113	13.46	11.10	8.71	23.02	17.45	0.810	8.0	63.07	0.021
COM (86) 616 τελικό	12.700	16.26	12.70	9.91	25.40	20.65	0.810	9.5	88.39	0.029
COM (98) 525 τελικό	14.288	18.03	14.27	11.10	27.78	23.01	0.810	9.5	110.94	0.039
COM (98) 525 τελικό	15.875	19.81	15.88	12.70	30.16	25.40	0.810	8.5	141.96	0.050
COM (98) 616 τελικό	19.050	23.37	19.05	15.06	36.51	30.15	1.120	9	212.94	0.093
COM (94) 542 τελικό	22.225	24.89	22.23	17.86	39.69	33.32	1.120	9.5	279.93	0.119
COM (95) 616 τελικό	25.400	28.40	25.40	20.24	44.45	38.10	1.120	10	368.25	0.175
HCOM16T	25.400	34.54	25.40	19.84	50.80	42.85	0.810	9	472.46	0.251
HCOM19T	30.163	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM20T	31.750	40.89	30.15	23.80	60.33	50.80	0.810	8.5	672.00	0.406
HCOM24T	38.100	47.24	34.93	27.79	69.85	58.72	0.810	8.5	906.96	0.616
HCOM28T	44.450	53.59	39.67	31.75	79.38	66.68	1.120	8.0	1176.61	0.884
HCOM32T	50.800	59.94	44.45	34.93	88.90	74.60	1.120	8.5	1448.06	1.198

Το ρουλεμάν έρχεται στάνταρ με δαχτυλίδι και στρώμα τεφλόνου.

Ανεκτικότητα σε βαρύτητα: +.0025 -.0005

ΣΗΜΕΙΩΣΗ:

ΠΑΡΑΓΜΑΤΙΚΟΣ ΠΟΛΙΤΙΚΟΣ ΠΟΛΙΤΙΚΟΣ

ΠΡΟΣΤΑΣΗ: COM12T

(Οι μονάδες με *Τεφλονικά στρώματα δεν έχουν τρύπες λιπαντικών ή ρυμουλκούμενους χώρους.)
