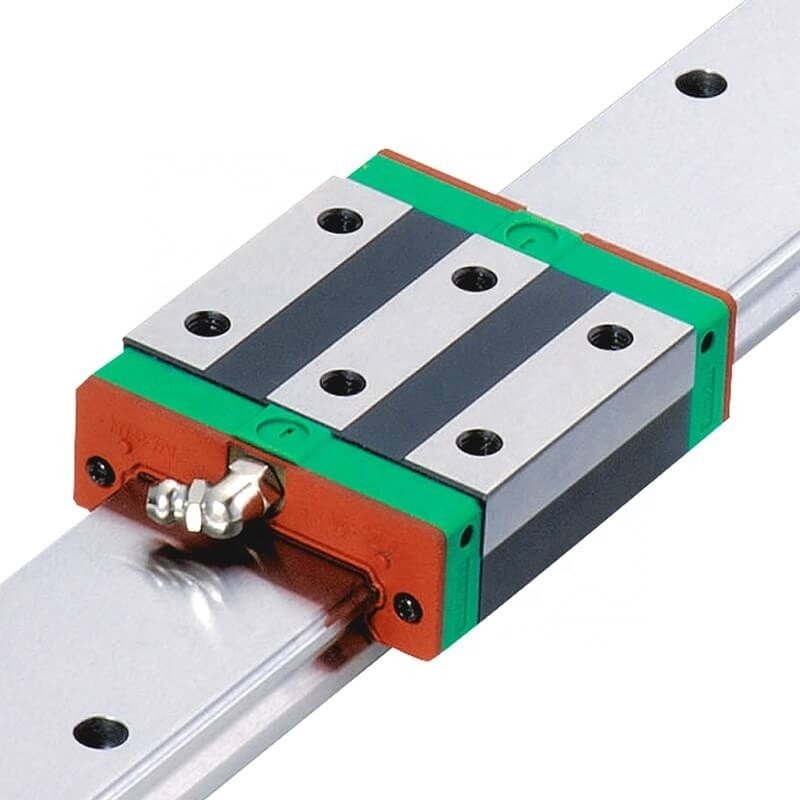

Γραμμικές Guideway cOem φωτογραφικές διαφάνειες HG15 HG20 HG25 HG30 HG35 HG45 HG55 HG65

Περιγραφή προϊόντων

Εισαγωγή: Γραμμικό guideway επιτρέπει έναν τύπο γραμμικής κίνησης που χρησιμοποιεί τα κυλώντας στοιχεία όπως οι σφαίρες ή οι κύλινδροι. Με τη χρησιμοποίηση των κυλώντας στοιχείων αναδιανομής μεταξύ της ράγας και του φραγμού, γραμμικό guideway μπορεί να επιτύχει τη γραμμική κίνηση υψηλής ακρίβειας. Έναντι μιας παραδοσιακής φωτογραφικής διαφάνειας, ο συντελεστής της τριβής για γραμμικό guideway είναι μόνο 1/50. Λόγω της επίδρασης περιορισμού μεταξύ των ραγών και των φραγμών, γραμμικά guideways μπορούν να λάβουν τα φορτία και στο up/down και στις αριστερές/δεξιές κατευθύνσεις. Με αυτά τα χαρακτηριστικά γνωρίσματα, γραμμικά guideways μπορούν πολύ να ενισχύσουν την κινούμενη ακρίβεια, ειδικά, όταν συνοδεύονται με τις ακριβείς βίδες σφαιρών.

Χαρακτηριστικά γνωρίσματα

(1) Self-aligning ικανότητα
Από το σχέδιο, το αυλάκι κυκλικός-τόξων έχει τα σημεία επαφής σε 45 βαθμούς. Η σειρά Hg μπορεί να απορροφήσει τα περισσότερα λάθη εγκαταστάσεων λόγω των παρατυπιών επιφάνειας και να παρέχει την ομαλή γραμμική κίνηση μέσω της ελαστικής παραμόρφωσης των κυλώντας στοιχείων και της μετατόπισης των σημείων επαφής. Η Self-aligning ικανότητα, η υψηλή ακρίβεια και η ομαλή λειτουργία μπορούν να ληφθούν με μια εύκολη εγκατάσταση.
(2) ανταλλαξιμότητα
Λόγω του διαστατικού ελέγχου ακρίβειας, η διαστατική ανοχή της σειράς Hg μπορεί να κρατηθεί σε μια λογική σειρά, έτσι σημαίνει ότι οποιοιδήποτε φραγμοί και οποιεσδήποτε ράγες σε μια συγκεκριμένη σειρά μπορούν να χρησιμοποιηθούν μαζί διατηρώντας τη διαστατική ανοχή. Και ένας υπηρέτης προστίθεται για να αποτρέψει τις σφαίρες από να πέσει έξω όταν αφαιρούνται οι φραγμοί από τη ράγα.
(3) υψηλή ακαμψία και σε στις τέσσερις κατευθύνσεις
Λόγω του four-row σχεδίου, γραμμικό guideway σειράς Hg έχει τις ίσες εκτιμήσεις φορτίων στις ακτινωτές, αντίστροφες ακτινωτές και πλευρικές κατευθύνσεις. Επιπλέον, το αυλάκι κυκλικός-τόξων παρέχει ένα πλάτος ευρύς-επαφών μεταξύ των σφαιρών και raceway αυλακιού που επιτρέπει τα μεγάλα επιτρεπτά φορτία και την υψηλή ακαμψία.
