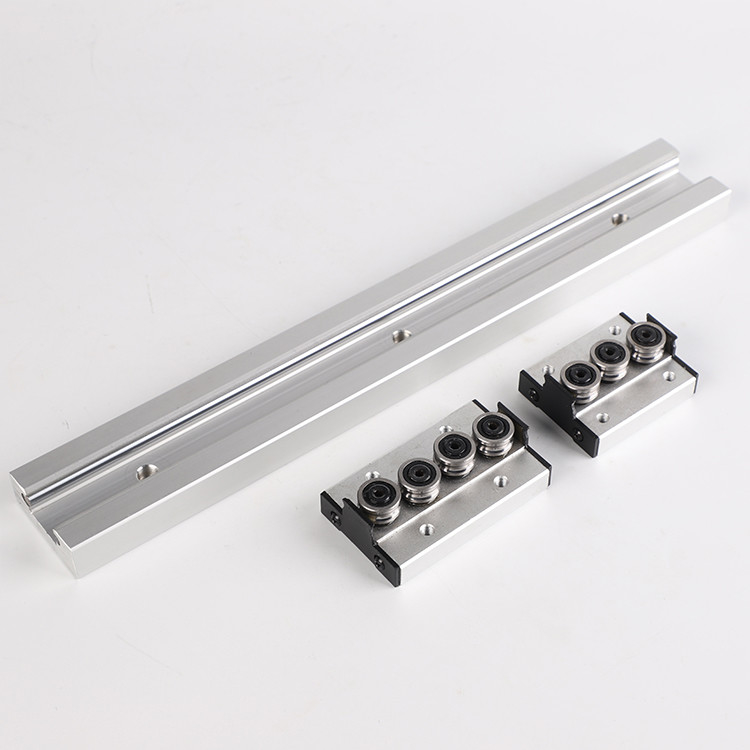

Συμπεριφορά: Ράγα υποστήριξης του /Shaft ραγών υποστήριξης αργιλίου/στρογγυλός γραμμικός οδηγός:
Στρογγυλοί γραμμικοί τύποι οδηγών:
(1), SBR-C12, SBR-C13, SBR-C16, SBR-C20, SBR-C25, SBR-C30, SBR-C35, SBR-C40, SBR-C50
(2), TBR-C16, TBR-C20, TBR-C25, TBR-C30.
Γραμμικά ρουλεμάν φραγμών φωτογραφικών διαφανειών:
(1) SBR12UU/LUU, SBR13UU/LUU, SBR16UU/LUU, SBR20UU/LUU, SBR25UU/LUU, SBR30UU/LUU
SBR40UU/LUU, SBR50UU/LUU
(2) TBR16UU/LUU, TBR20UU/LUU, TBR25UU/LUU, TBR30UU/LUU
Χαρακτηριστικά γνωρίσματα προϊόντων:
Α. η δυναμική και στατική διαφορά αντίστασης τριβής είναι μικρή, το οποίο είναι χρήσιμο να βελτιώσει την ταχύτητα απάντησης και την ευαισθησία CNC του συστήματος
Β. Η κινητήρια δύναμη είναι μικρή, το οποίο μειώνει την κατανάλωση ενέργειας
Γ. η υψηλή ακρίβεια προσδιορισμού θέσης και επαναλαμβάνει την ακρίβεια προσδιορισμού θέσης
Δ. Με την αύξηση φορτώστε εκ των προτέρων, η ακαμψία ενισχύεται πολύ
Ε. Η χρησιμοποίηση ζευγάρωσε τα rais οδηγών, έχει την επίδραση του λάθους ομογενοποίησης
Φ. Μπορέστε να αντισταθείτε το φορτίο από πάνω-κάτω ή έτσι
Γ. Το τέλος και η πλευρά μπορούν να είναι χειρωνακτικά ή αυτόματος που λαδώνεται μέσω του λιπαντήρα
Χ. Έχει απλοποιήσει το σχέδιο και την κατασκευή της μηχανικής δομής, επομένως μείωσε το κόστος παραγωγής.
Προδιαγραφές
LSA-α/σειρά LSA-Λα
| Πρότυπο |
Διαστάσεις |
Μέγεθος ολισθαινόντων ρυθμιστών |
|
Ύψος
Χ
|
Πλάτος
W
|
Μήκος
Λ
|
W2 |
H2 |
Β |
Γ |
S*l |
L1 |
Τ |
T1 |
Ν |
Γ |
Κ |
d1 |
Προδιαγραφή ακροφυσίων |
| LSA 15 Α |
24 |
47 |
56.3 |
16 |
4.7 |
38 |
30 |
M5*11 |
39.3 |
7 |
11 |
4.3 |
7 |
3.2 |
3.3 |
Γ-M4 |
|
LSA 20 Α
LSA 20 ΛΑ
|
30 |
63 |
72.9
88.8
|
21.5 |
4 |
53 |
40 |
M6*10 |
51.3
67.2
|
7 |
10 |
5 |
12 |
5.8 |
3.3 |
Γ-M6 |
|
LSA 25 Α
LSA 25 ΛΑ
|
36 |
70 |
81.6
100.6
|
23.5 |
5.5 |
57 |
45 |
M8*16 |
59
78
|
11 |
16 |
6 |
12 |
5.8 |
3.3 |
Γ-M6 |
|
LSA 30 Α
LSA 30 ΛΑ
|
42 |
90 |
97
119.2
|
31 |
7 |
72 |
52 |
M10*18 |
71.4
93.6
|
11 |
18 |
7 |
12 |
6.5 |
3.3 |
Γ-M6 |
|
LSA 35 Α
LSA 35 ΛΑ
|
48 |
100 |
111.2
136.6
|
33 |
7.5 |
82 |
62 |
M10*21 |
81
106.4
|
13 |
21 |
8 |
11.5 |
8.6 |
3.3 |
Γ-M6 |
|
LSA 45 Α
LSA 45 ΛΑ
|
60 |
120 |
137.7
169.5
|
37.5 |
10 |
100 |
80 |
M12*25 |
102.5
134.3
|
13 |
25 |
10 |
13.5 |
10.6 |
3.3 |
Γ-PT1/8 |
| Πρότυπο |
Μέγεθος ραγών |
Βασική εκτίμηση φορτίων |
Επιτρεπόμενη στατική στιγμή |
Βάρος |
|
Ύψος
Χ
|
Πλάτος
W
|
Πίσσα
Π
|
Ε
πρότυπα
|
D*h*d |
Δυναμικό φορτίο Γ
KN
|
Στατικό φορτίο C0
KN
|
Βουλευτής
KN*m
|
ΜΟΥ
KN*m
|
Ο Κ.
KN*m
|
Ολισθαίνων ρυθμιστής
Κλ
|
Οδηγός
KG/m
|
| Ενιαίος * |
Double* |
Ενιαίος * |
Double* |
| LSA 15 Α |
15 |
15 |
60 |
20 |
7.5*5.3*4.5 |
11.8 |
18.9 |
0,12 |
0,68 |
0,12 |
0,68 |
0,14 |
0,18 |
1.5 |
|
LSA 20 Α
LSA 20 ΛΑ
|
20 |
18 |
60 |
20 |
9.5*8.5*6 |
19.7
23.3
|
29.5
39.3
|
0,23
0,39
|
1.42
2.23
|
0,23
0,39
|
1.42
2.23
|
0,29
0,38
|
0,4
0,52
|
2.4 |
|
LSA 25 Α
LSA 25 ΛΑ
|
23 |
22 |
60 |
20 |
11*9*7 |
28.1
34.4
|
42.4
56.6
|
0,39
0,67
|
2.20
3.52
|
0,39
0,67
|
2.20
3.52
|
0,48
0,63
|
0,62
0,82
|
3.4 |
|
LSA 30 Α
LSA 30 ΛΑ
|
28 |
26 |
80 |
20 |
14*12*9 |
39.2
47.9
|
57.8
77.0
|
0,62
1.07
|
3.67
5.81
|
0,62
1.07
|
3.67
5.81
|
0,79
1.05
|
1.09
1.43
|
4.8 |
|
LSA 35 Α
LSA 35 ΛΑ
|
34 |
29 |
80 |
20 |
14*12*9 |
52.0
63.6
|
75.5
100.6
|
0,93
1.60
|
5.47
8.67
|
0,93
1.60
|
5.47
8.67
|
1.25
1.67
|
1.61
2.11
|
6.6 |
|
LSA 45 Α
LSA 45 ΛΑ
|
45 |
38 |
105 |
22.5 |
20*17*14 |
83.8
102.4
|
117.9
157.3
|
1.81
3.13
|
10.67
16.95
|
1.81
3.13
|
10.67
16.95
|
2.57
3.43
|
2.98
3.9
|
11.5 |
Σημείωση: Οι απαιτήσεις για τις προδιαγραφές 55 και 65, παρακαλώ χρησιμοποιούν το πρότυπο LSA-b/lsa-λίβρα.
Note*: Ενιαίος: ενιαίο διπλάσιο ολισθαινόντων ρυθμιστών: διπλή φωτογραφική διαφάνεια που τακτοποιείται στενά.
Σημείωση: Η βασική εκτιμημένη ζωή κούρασης της σφαίρας που κυλά το γραμμικό οδηγό είναι Γ 50km. Εάν το Γ της εκτιμημένης ζωής κούρασης 50km μετατρέπεται σε 100km, C100 του μπορεί να χρησιμοποιηθεί στο χαμηλότερο έντυπο C=C100*1.26.
Γραμμικά πλεονεκτήματα οδηγών:
Α. υψηλή ακαμψία και υψηλό φορτίο
Τρέξιμο, χαμηλού θορύβου και μη-ρύπανση B.Smooth
Accurancy C.High & εύκολη καθιέρωση
Εφαρμογή:
Ηλεκτρονικός εξοπλισμός, εκτατή μηχανή δοκιμής και τα ψηφιακά τρισδιάστατα ισότιμα όργανα μέτρησης,
Εξοπλισμός ακρίβειας, και multi-axis εργαλεία μηχανών, Τύποι, μύλος εργαλείων, αυτόματη τέμνουσα μηχανή αερίου,
Εκτυπωτής, ταξινομώντας μηχανή καρτών, μηχανές συσκευασίας τροφίμων και άλλα γλιστρώντας τμήματα βιομηχανικών μηχανημάτων
