Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Κίνα
Μάρκα: SFT
Αριθμό μοντέλου: PHS16
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: Διαπραγματεύσιμος
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης: 30-45days
Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 50000pcs/Month
Χρώμα: |
Αγκίδα |
Τύπος: |
ΤΕΛΟΣ ΡΑΒΔΩΝ |
Υλικό: |
Χάλυβας χρώμιο |
Άντεξε το μέγεθος: |
5 - 30 χιλ. |
Εφαρμογή: |
Βιομηχανία, Μηχανήματα |
Χαρακτηριστικό γνώρισμα: |
χαμηλού θορύβου |
Χρώμα: |
Αγκίδα |
Τύπος: |
ΤΕΛΟΣ ΡΑΒΔΩΝ |
Υλικό: |
Χάλυβας χρώμιο |
Άντεξε το μέγεθος: |
5 - 30 χιλ. |
Εφαρμογή: |
Βιομηχανία, Μηχανήματα |
Χαρακτηριστικό γνώρισμα: |
χαμηλού θορύβου |

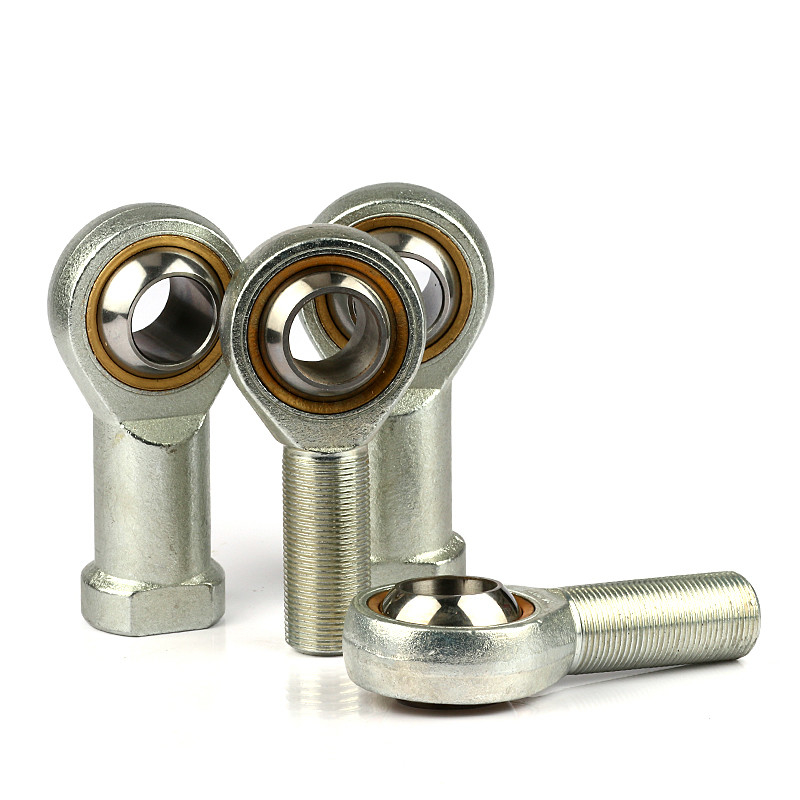

Θηλυκό ρουλεμάν με άκρα ράβδων υψηλής ακρίβειας
Περιγραφή τουάκρα ράβδου με σπείρωμα που φέρουν:
Το ρουλεμάν άκρου ράβδου αποτελείται από μια κεφαλή σχήματος οφθαλμού με ενσωματωμένο στέλεχος που σχηματίζει ένα περίβλημα και ένα τυπικό σφαιρικό ρουλεμάν ή ένα σφαιρικό επίπεδο ρουλεμάν εσωτερικού δακτυλίου, ή ένα σφαιρικό επίπεδο που φέρει εσωτερικό δακτύλιο και ένα συρόμενο στρώμα μεταξύ της οπής της κεφαλής και του εσωτερικός δακτύλιος.Κατά κανόνα, τα άκρα των ράβδων διατίθενται με αριστερό ή δεξιό θηλυκό ή αρσενικό νήματα.Τα άκρα των ράβδων έχουν τους συνδυασμούς συρόμενων επιφανειών επαφής χάλυβας-σε-ατσάλι, χάλυβας-σε-μπρούτζο, σύνθετο υλικό χάλυβα-σε-PTFE, ύφασμα χάλυβα-σε-PTFE και πλαστικό χάλυβα-σε-PTFE.
Το Rod End είναι ένα σφαιρικό ρουλεμάν ολίσθησης που ενσωματώνει έναν σφαιρικό εσωτερικό δακτύλιο με ακρίβεια και σκληρότητα ισοδύναμη με αυτή των ρουλεμάν από χάλυβα.Παρέχει πολύ ομαλή περιστροφική και ταλαντευόμενη κίνηση χωρίς παιχνίδι.
Εφαρμογή τουάκρα ράβδου με σπείρωμα που φέρουν:
Τα ρουλεμάν άκρων ράβδων χρησιμοποιούνται ευρέως σε αυτοκίνητα, συμπιεστές, κατασκευές, ηλεκτρικούς κινητήρες, βιομηχανία τροφίμων, οικιακές συσκευές κ.λπ. Ως στοιχείο κύλισης, γυρίζει τον κόσμο.
| Ονομασία προϊόντος |
SFT Αριθμός |
Διαστάσεις mm | Βαθμολογίες φορτίου KN | Βάρος ≈ kg |
|||||||||||||
| ρε | δ3 | σι | Γ1 Μέγιστη |
l1 Μέγιστη |
δ2 Μέγιστη |
η | l2 Μέγιστη |
dk | R1s ελάχ |
δ1 | α° ≈ |
ντο | Co | ||||
| Ρουλεμάν άκρου ράβδου | POS5 | 5 | Μ5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.11 | 0.3 | 7.7 | 13 | 3.25 | 5.7 | 0,013 | |
| Ρουλεμάν άκρου ράβδου | POS6 | 6 | Μ6 | 9 | 6,75 | 23 | 20 | 36 | 46 | 12.7 | 0.3 | 8.9 | 13 | 4.3 | 72 | 0,02 | |
| Ρουλεμάν άκρου ράβδου | POS8 | 8 | Μ8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.875 | 0.3 | 10.3 | 14 | 7.2 | 11.6 | 0,03 | |
| Ρουλεμάν άκρου ράβδου | POS10 | 10 | Μ10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.05 | 0.3 | 12.9 | 13 | 10 | 14.5 | 0,055 | |
| Ρουλεμάν άκρου ράβδου | POS12 | 12 | Μ12 | 16 | 12 | 34 | 30 | 54 | 69 | 22.225 | 0.3 | 15.4 | 13 | 13.4 | 17 | 0,085 | |
| Ρουλεμάν άκρου ράβδου | POS14 | 14 | Μ14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0.3 | 16.8 | 16 | 17 | 24 | 0,14 | |
| Ρουλεμάν άκρου ράβδου | POS16 | 16 | Μ16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.575 | 0.3 | 19.3 | 15 | 21.6 | 28.5 | 0,21 | |
| Ρουλεμάν άκρου ράβδου | POS18 | 18 | Μ18Χ1,5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31,75 | 0.3 | 21.8 | 15 | 26 | 42,5 | 0,28 | |
| Ρουλεμάν άκρου ράβδου | POS20 | 20 | Μ20Χ1,5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.925 | 0.3 | 24.3 | 14 | 31.5 | 52,5 | 0,38 | |
| Ρουλεμάν άκρου ράβδου | POS22 | 22 | Μ22Χ1,5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0.3 | 25.8 | 15 | 38 | 57 | 0,48 | |
| Ρουλεμάν άκρου ράβδου | POS25 | 25 | Μ24Χ2 | 31 | 22 | 58 | 60 | 94 | 124 | 42,85 | 0.3 | 29.5 | 15 | 47,5 | 68 | 0,64 | |
| Ρουλεμάν άκρου ράβδου | POS28 | 28 | Μ27Χ2 | 35 | 24 | 63 | 66 | 103 | 136 | 47.6 | 0.3 | 33.7 | 15 | 58 | 75,5 | 0,96 | |
| Ρουλεμάν άκρου ράβδου | POS30 | 30 | Μ30Χ2 | 37 | 25 | 67 | 70 | 110 | 145 | 50,8 | 0.3 | 34.8 | 17 | 64 | 88 | 1.1 | |
| Ονομασία προϊόντος |
SFT Αριθμός |
Διαστάσεις mm | Βαθμολογίες φορτίου KN | Βάρος ≈ kg |
|||||||||||||||
| ρε | δ3 | σι | Γ1 Μέγιστη |
W | l3 ελάχ |
δ2 Μέγιστη |
l4 Μέγιστη |
h1 | l5 Μέγιστη |
δ4 Μέγιστη |
d5 Μέγιστη |
dk | α° ≈ |
ντο | Co | ||||
| Ρουλεμάν άκρου ράβδου | PHS5 | 5 | Μ5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0,016 | |
| Ρουλεμάν άκρου ράβδου | PHS6 | 6 | Μ6 | 9 | 6,75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0,022 | |
| Ρουλεμάν άκρου ράβδου | PHS8 | 8 | Μ8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0,047 | |
| Ρουλεμάν άκρου ράβδου | PHS10 | 10 | Μ10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0,077 | |
| Ρουλεμάν άκρου ράβδου | PHS12 | 12 | Μ12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 | |
| Ρουλεμάν άκρου ράβδου | PHS14 | 14 | Μ14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0,16 | |
| Ρουλεμάν άκρου ράβδου | PHS16 | 16 | Μ16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0,22 | |
| Ρουλεμάν άκρου ράβδου | PHS18 | 18 | Μ18Χ1,5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31,75 | 15 | 26 | 42,5 | 0,32 | |
| Ρουλεμάν άκρου ράβδου | PHS20 | 20 | Μ20Χ1,5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42,5 | 0,42 | |
| Ρουλεμάν άκρου ράβδου | PHS22 | 22 | Μ22Χ1,5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0,54 | |
| Ρουλεμάν άκρου ράβδου | PHS25 | 25 | Μ24Χ2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42,85 | 15 | 47,5 | 68 | 0,73 | |
| Ρουλεμάν άκρου ράβδου | PHS28 | 28 | Μ27Χ2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0,98 | |
| Ρουλεμάν άκρου ράβδου | PHS30 | 30 | Μ30Χ2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50,8 | 17 | 64 | 88 | 1.1 | |
Υλικό τουάκρα ράβδου με σπείρωμα που φέρουν:
Άκρο ράβδου από χάλυβα και επίστρωση ψευδαργύρου, με αρσενικό ή θηλυκό νήμα, σφαιρική επιφάνεια με χάλκινη επένδυση, εσωτερικός δακτύλιος από ανθρακοχρώμιο χάλυβα, σφαιρική επιφάνεια με επένδυση χρωμίου, μπορεί να λιπαίνεται μέσω μιας θηλής ή μιας οπής στο άκρο της ράβδου.Διαθέτει χαρακτηριστικά μεγάλης ικανότητας φόρτωσης, εύκολης τοποθέτησης και αποσυναρμολόγησης και απλοποίησης μηχανισμού.
